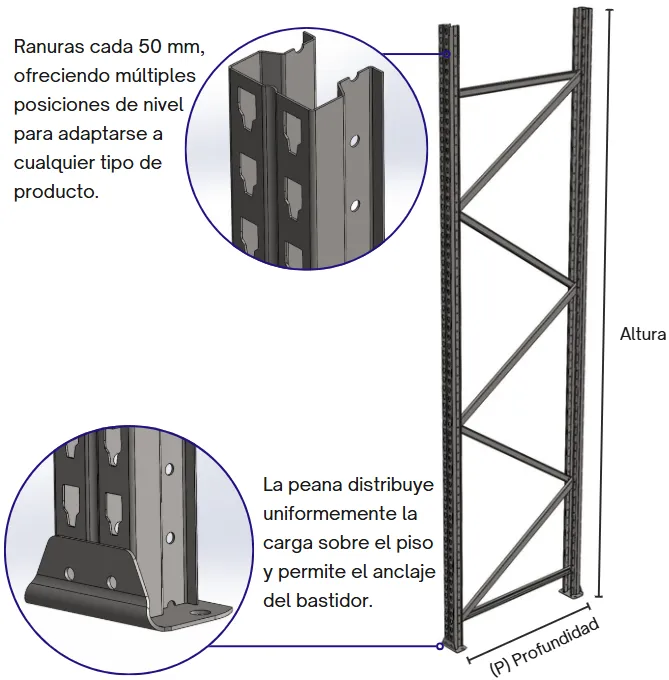

Bastidor Línea 80
Estructura vertical de carga: dos puntales con diagonales y travesaños. Elegí alto y profundidad.
Alto
Profundidad
US$ 155,64
4000 mm · 1000 mm · BASLP4010Pallets

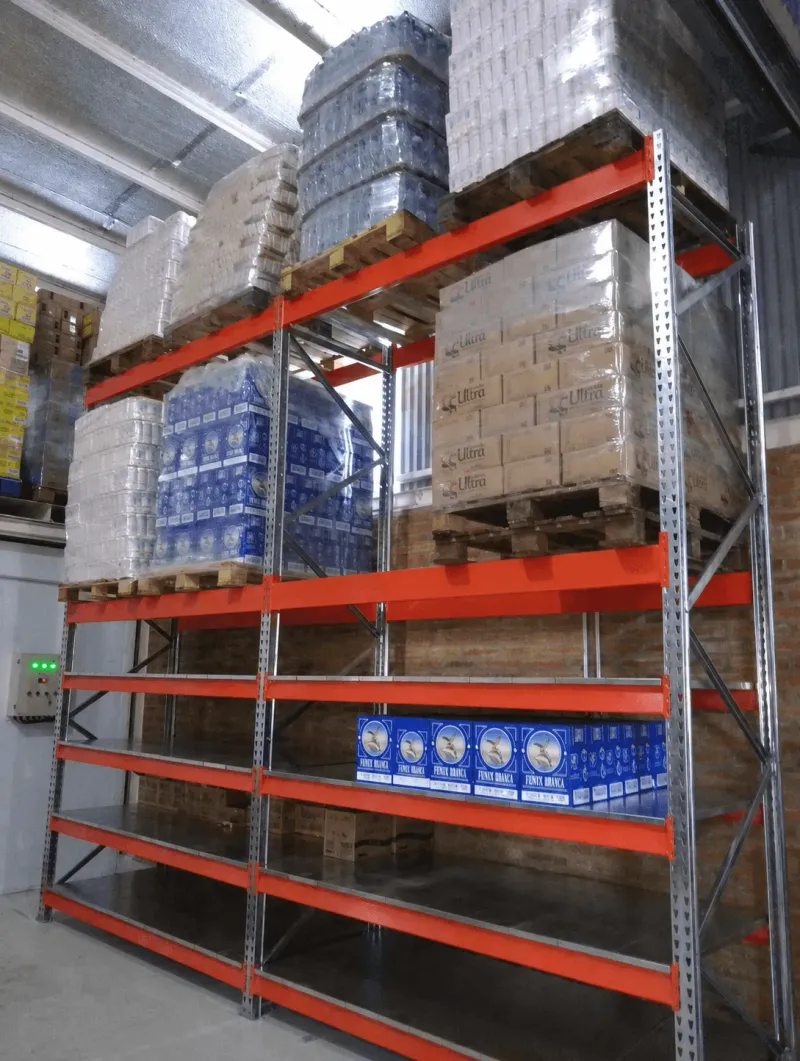

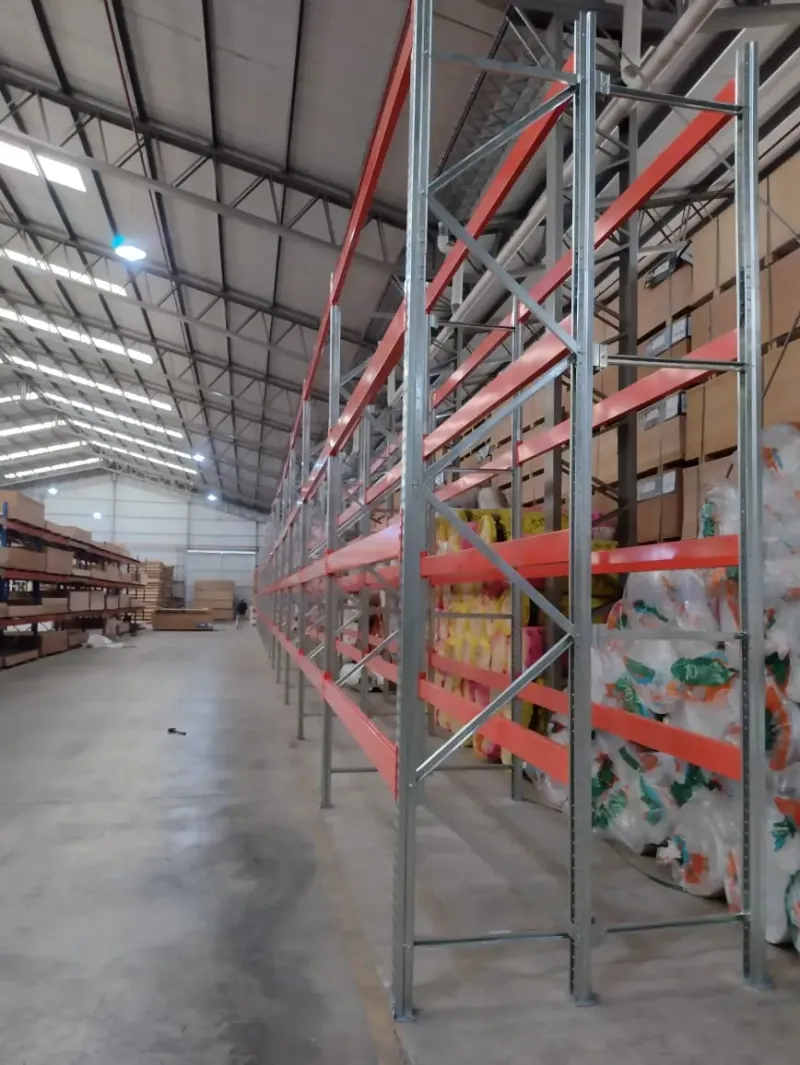

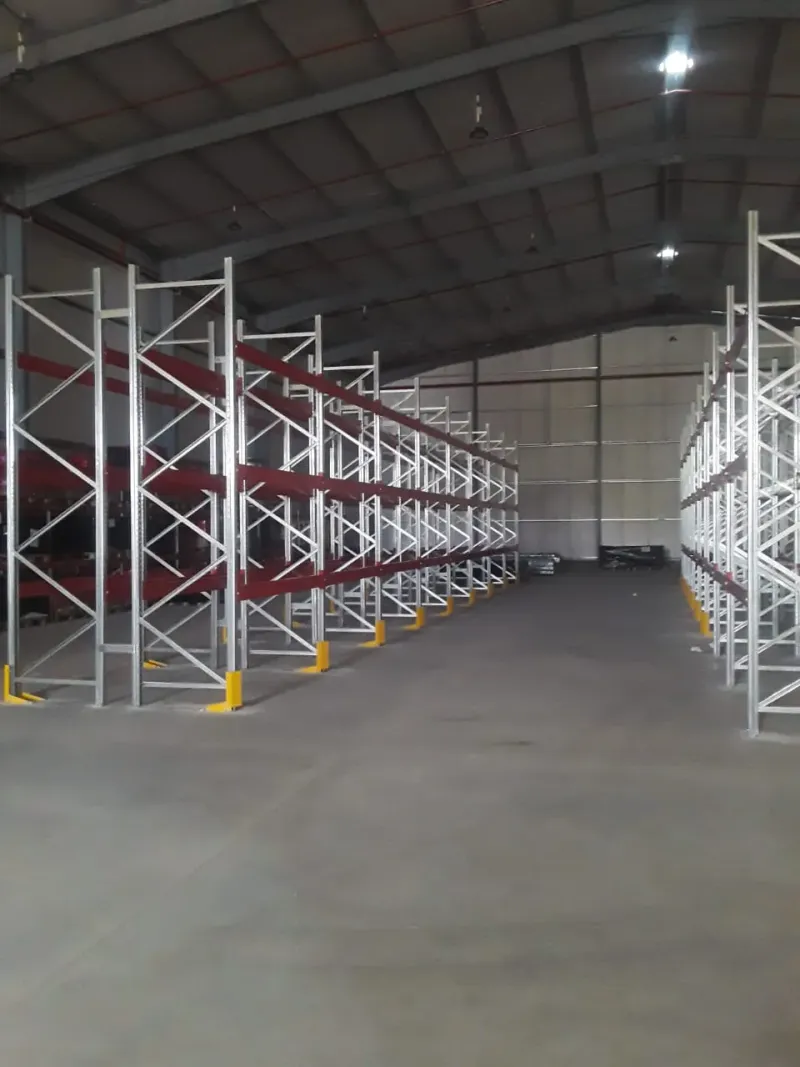

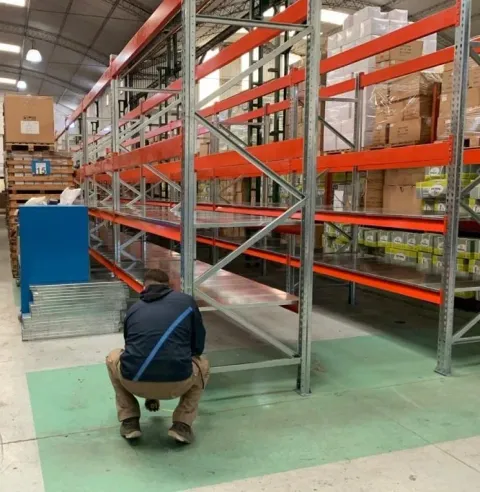

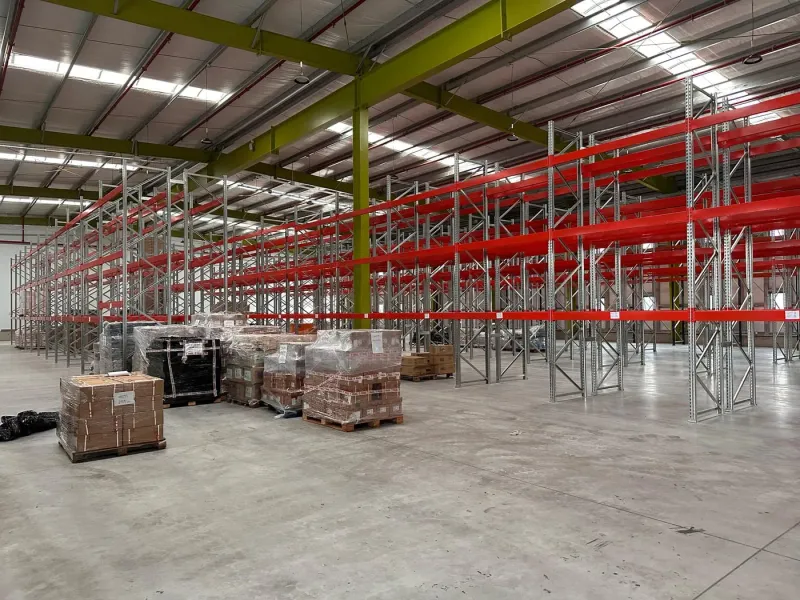

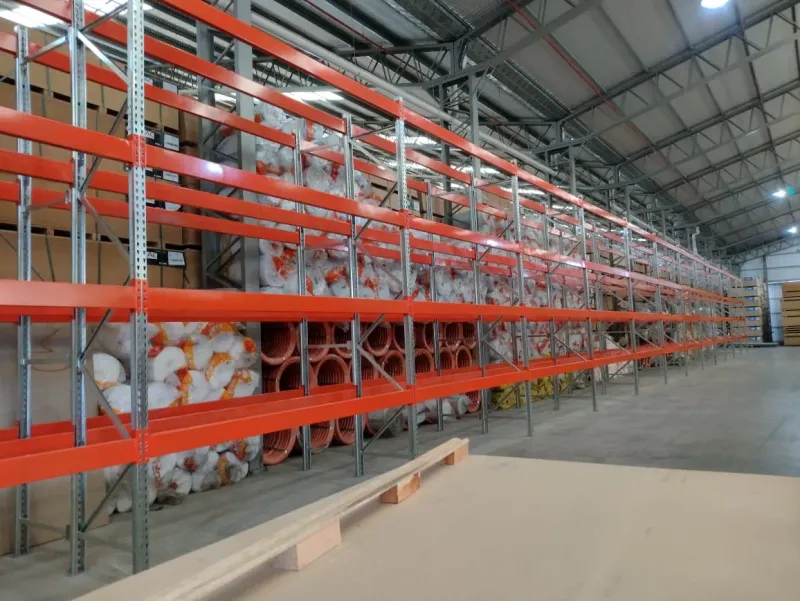

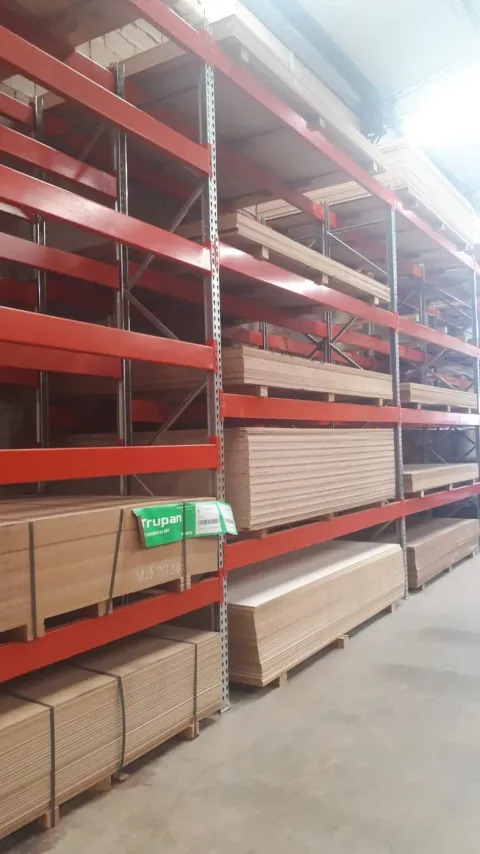

Rack Palet Línea Pesada
Sistema selectivo de alta resistencia para cargas paletizadas.
Armá tu producto
Editá las medidas y las cantidades: el modelo 3D se arma con piezas reales de fábrica y la cotización se actualiza en vivo.
Cargando editor 3D…
Alto del bastidor
Profundidad
Módulos del rack
Niveles
2
Total sin IVA
US$ 442,26
Con IVA (21%)
US$ 535,13
Cargando cotización…
Cotización
| Cant. | Código | Ítem | Subtotal |
|---|---|---|---|
| 2× | BASLP3010 | Bastidor 3000×1000 mm | US$ 238,66 |
| 4× | LARLP1423 | Larguero Cajón 14 · 2300 mm | US$ 203,60 |
Configuración: 2 niveles · 2500 kg/nivel · módulo de 2300 mm · ancho total 2.460 mm
Rack selectivo: los pallets apoyan directo en los largueros (el plano de madera es opcional). Precios del catálogo ARBRAS; medidas finales a confirmar.
¿Tu instalación no entra en estas medidas?
Distintas alturas o cantidades por módulo, medidas especiales, un depósito entero. Lo resolvemos igual.
Comprá por componente
Elegí y cotizá cada pieza por separado (bastidor, larguero, plano de carga) y agregala al carrito.
Precios en USD + IVA.

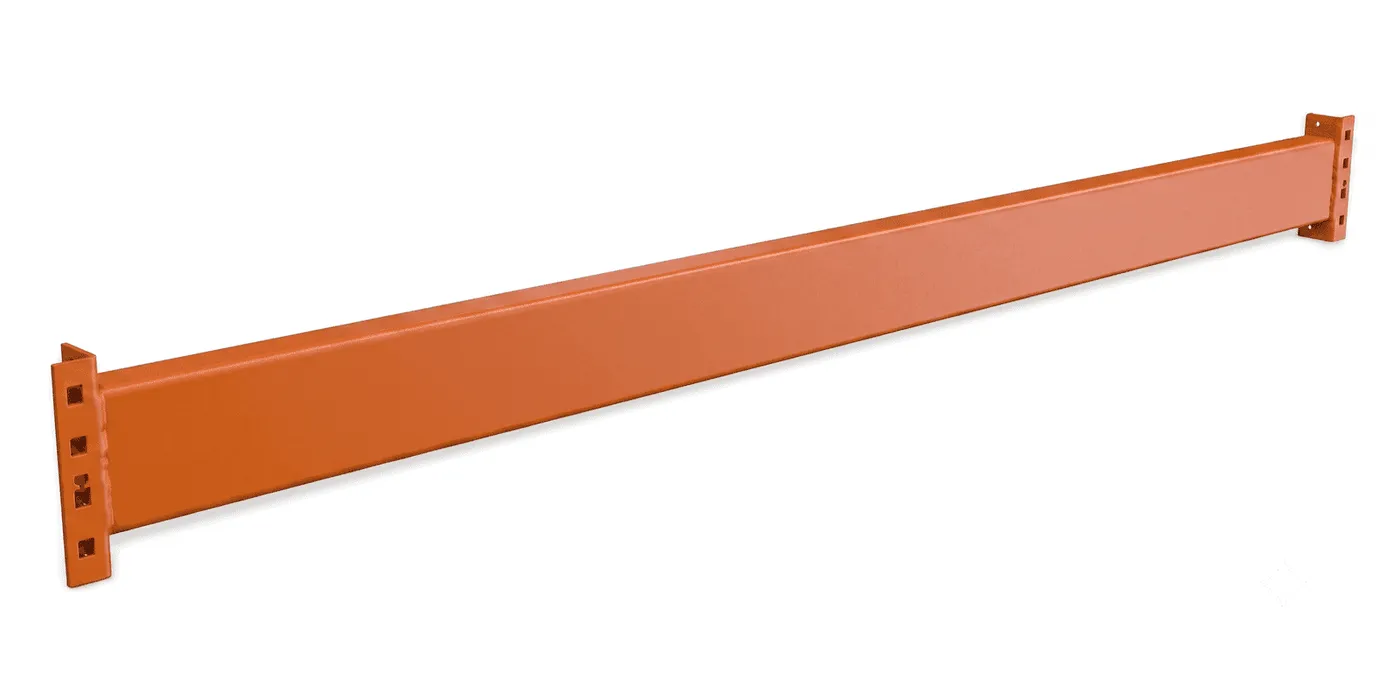

Larguero (cajón)
Perfil cajón que soporta los pallets. Elegí el perfil (carga) y el largo del módulo.
Perfil / carga
Largo
Soporta 2000 kg por nivel
US$ 32,20
Cajón 10 · 1400 mm · LARLP0814Accesorios y complementos
Sumá lo que necesites y agregalo al carrito.
Precios en USD + IVA.
Peana Linea 80 (3,2mm)
Cód. PEALP
US$ 4,30Bulon 3/8 x 3/4 C/ Tuerca Peana 80
Cód. 8
US$ 0,39Bulon 5/16 x 2 1/2 C/ Tuerca - BASLP
Cód. 10
US$ 0,56
Ficha técnica
Especificaciones técnicas
- Carga por nivel
- 2000 / 2500kg
- Altura de bastidor
- hasta 12000mm
- Ancho de módulo
- 1400 – 3180mm
La define el perfil del larguero.
14 alturas de fábrica, desde 2000 mm.
Es la luz libre entre puntales.
Medidas y capacidad
| Altura de bastidor | 2000 – 12000 mm2000, 2400, 3000, 3500, 4000, 4500, 5000 y de 6000 a 12000 cada 1000 mm. |
|---|---|
| Ancho de módulo | 1400 – 3180 mmEs la luz libre entre puntales: con el larguero de 2300 mm entran 2 pallets de 1000 mm, uno al lado del otro. |
| Larguero Cajón 10 | 1400 / 1900 / 2300 mm2000 kg por nivel. Son los tres únicos largos que se fabrican en este perfil. |
| Larguero Cajón 14 | 2300 / 2700 / 3180 mm2500 kg por nivel. Es el único perfil que llega a 2700 y 3180 mm. |
Materiales y armado
| Material | Acero galvanizado |
|---|---|
| Armado del bastidor | 2 puntales + diagonales + travesaños + 2 peanasViene desarmado y se abulona. El puntal es chapa #16. |
| Anclaje al piso | 4 brocas por bastidorLos módulos contiguos comparten puntal: una fila de 3 módulos lleva 4 bastidores, no 6. |
| Niveles | No incluyen el pisoSi pedís 3 niveles son 3 pares de largueros por encima del piso. El piso se aprovecha como una posición más: guardás en 4 alturas. |
